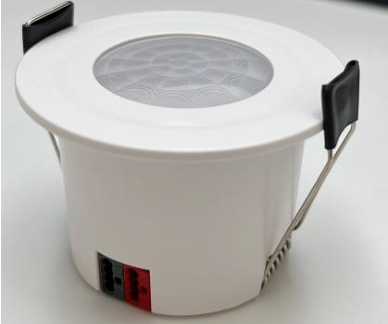

WSW-3001 KNX 吸顶式红外人体移动/照度传感器

品牌：EasyDetek 易探 型号：WSW-3001 类型：KNX 总线红外传感器（人体移动探测 + 照度感应） 安装方式：吸顶安装 / 嵌入式（开孔 55mm）

---

产品概述

WSW-3001 是一款基于 KNX 总线通讯 的智能吸顶式传感器，集人体移动探测与照度感应于一体。产品采用红外发射工作模式，可实时感知探测区域内的人员活动与光照强度，并向 KNX 总线输出有人/无人信号和照度数值，广泛适用于办公楼、智能家居、酒店、展厅等场景的人来灯亮、人走灯灭的自动化照明控制。

---

核心功能

• 人体移动探测：行走进/大幅度肢体动作（移动信号）与站立/端坐时的轻微动作（微动信号）均可被识别
• 照度感应：0–65535 LUX 高精度光照检测
• 4 通道输出 + 1 路照度单独输出，控制更灵活
• 主从传感器组网功能，适合大空间多传感器联动
• 3 种数据输出类型（照度感应 / 移动监测），数值可循环发送
• 开启/关闭指示灯，工作状态一目了然
• 阈值设定功能（照度阈值可配置）
• 禁止照度与移动功能，可单独禁用某项探测

---

技术参数

参数	数值
输入电压	29V DC
工作电流	≤10mA @29V DC
工作功耗	≤0.3mW
通讯方式	KNX 总线通讯
工作模式	红外发射
移动感应半径距离	3m
微动探测半径距离	2m
光照度	0–65535 LUX
延时时间	10–7200s
开孔尺寸	55mm
工作温度	-5°C … +45°C
存储温度	-25°C … +55°C

测试说明：

1. 测试距离以传感器挂高 3m、室内环境为准，测试人员身高 170cm、体重 65–75kg、行走速度 1m/s（1 秒 2 步）。不同安装环境可能造成感应范围变化，请以实际测试为准。
2. 由于光敏器件的光谱特性，照度阈值统一在自然光条件下测试。

---

探测信号说明

信号	描述
移动信号	人体在探测区域内处于行走状态，或四肢运动幅度较大的动作
微动信号	人体在探测区域内站立或端坐，双手或肩膀产生轻微晃动的微小幅度动作

---

工作逻辑（人来灯亮 / 人走灯灭）

1. 当探测不到运动物体时，灯具处于关闭状态。
2. 当传感器探测到运动物体时，灯具自动亮起，进入设置的延时时间；在延时期间若再次探测到人体存在或运动物体，延时顺延。
3. 延时时间过后，若探测不到运动物体或活体存在，灯具恢复关闭状态。

---

指示灯与编程操作

• 工作模式：检测到人时指示灯闪一次，并向总线发送“有人”信号；延时结束后发送“无人”信号。
• 编程模式：短按编程按键，LED 灯绿色常亮，设备进入编程模式。

注：5 秒内多次触发运动，指示灯只闪烁一次。

操作说明

1. 编程按钮位于产品后端：按键按下时 LED 为绿色常亮，松开后绿色闪烁。
2. KNX 总线连接端子位于产品后端。

---

产品尺寸

单位：mm

• 外径：Ø64
• 内圈/面板直径：Ø50.4
• 安装深度（高度）：43.3
• 天花板开孔：55

---

安装说明

⚠️ 注意：安装或拆卸前必须关闭电源。

1. 用 55mm 开孔器 在天花板上预开 55mm 的孔位。
2. 将预留导线与传感器连接端连接（请由专业电工操作）。
3. 将产品两端弹簧卡扣垂直，装入孔中。
4. 放入产品两侧的弹簧扣，即可打开电源使用。

---

注意事项

1. 安装时与空调出风口保持 100cm 以上距离——此类设备工作时产生的温度会造成传感器误触发（由无人误判为有人）。
2. 传感器安装位置离灯具尽量大于 1 米（带灯罩的灯具可 50 厘米以上）；不可将传感器安装在强光直射处或冷热气流进出口；同一电源回路内尽量不要有机械类开关及其它用电器，否则易引起干扰产生误动作。
3. 传感器一旦接通工作，不论环境光线如何，有人在感应范围内活动则始终接通，直到人离开后才延时关闭。
4. 红外开关探测的是人体体温与环境温度的差值变化量，因此探测效果会受环境温度、所穿衣物、行走速度及行走方向等因素一定影响。春秋冬季或环境温度较低时，感应距离正常较远；夏季或环境温度较高时灵敏度会下降、感应距离缩短，此属正常现象。

---

典型应用场景

• 办公室照明控制
• 智能家居照明控制
• 酒店 / 展厅 / 走廊等公共区域照明
• 大空间多传感器组网联动控制

---

以上参数依据产品技术文档（编号 EDQ255）整理，实际以产品实物及现场测试为准。
